OpenChippy (โปรแกรมออกแบบวงจรดิจิทัล และทดลองสร้างชิป) : โปรแกรม OpenChippy เป็นโปรแกรมที่ถูกออกแบบมาเพื่อการเรียนรู้ และทดลองเกี่ยวกับการออกแบบชิปดิจิทัล (Chip Design) โปรแกรมนี้ทำหน้าที่เป็นพื้นที่ทำงานที่ช่วยให้ผู้ใช้สามารถสร้าง และทำความเข้าใจการทำงานของวงจรดิจิทัลได้อย่างเป็นรูปธรรม ปัจจุบันตัวโปรแกรมในเวอร์ชันทดสอบช่วงแรก (Alpha) จะรองรับการทำงานบน ระบบปฏิบัติการ (OS) แมคโอเอส (macOS) สำหรับสถาปัตยกรรม Apple Silicon
การทำงานหลักของโปรแกรม OpenChippy เริ่มต้นจากการเปิดให้ผู้ใช้สามารถวาดผังวงจรแบบ Complementary Metal-Oxide-Semiconductor (CMOS) โดยเริ่มต้นจากการประกอบทรานซิสเตอร์พื้นฐานอย่าง NMOS และ PMOS เข้าด้วยกัน เมื่อวงจรนั้นสามารถทำงานได้ตามที่ต้องการแล้ว ผู้ใช้จะสามารถบันทึกวงจรดังกล่าวให้กลายเป็นบล็อกสำเร็จรูป (Reusable Blocks) เพื่อนำกลับมาใช้ซ้ำได้ ความสามารถนี้ทำให้ผู้ใช้สามารถนำบล็อกย่อย ๆ มาประกอบ และซ้อนทับกันเพื่อสร้างวงจรที่มีขนาดใหญ่ และมีความซับซ้อนมากขึ้นได้ เช่น การสร้างวงจรบวกเลข (Adder) ที่ใช้ทรานซิสเตอร์จำนวนมาก โดยไม่จำเป็นต้องวาดทรานซิสเตอร์ใหม่ทีละตัว
นอกจากการวาดวงจรแล้ว โปรแกรม OpenChippy ยังมีระบบจำลอง และวิเคราะห์การทำงาน โดยผู้ใช้สามารถป้อนชุดสัญญาณ และตรวจสอบผลลัพธ์ผ่านรูปคลื่นสัญญาณดิจิทัล (Waveforms) โดยโปรแกรม OpenChippy อนุญาตให้ผู้ใช้ติดตามการเปลี่ยนแปลงของสัญญาณตามเวลา, ซูมดูรายละเอียดจุดตัดของสัญญาณ และจัดกลุ่มอินพุตให้แสดงผลในรูปแบบ เลขฐานสอง (Binary) หรือฐานสิบหกได้ นอกจากนี้ จุดเด่นที่สำคัญอีกอย่างหนึ่งคือความสามารถในการแปลงวงจรที่ออกแบบไว้ให้กลายเป็นเลย์เอาต์ทางกายภาพ และแสดงผลออกมาในรูปแบบ 3 มิติ ซึ่งช่วยให้ผู้ใช้สามารถสำรวจโครงสร้างการจัดเรียงเลเยอร์, การเดินสาย และจุดเชื่อมต่อ (Vias) ภายในชิปได้อย่างละเอียด
ปัจจุบัน โปรแกรม OpenChippy ยังอยู่ในระยะเริ่มต้นของการพัฒนา จึงถูกวางตำแหน่งให้เป็นเครื่องมือสำหรับการศึกษา และเรียนรู้เป็นหลัก ซอฟต์แวร์นี้เหมาะสำหรับนักศึกษา, นักพัฒนา หรือผู้ที่สนใจอยากทดลองทำความเข้าใจโครงสร้างของชิปประมวลผลเบื้องต้น แต่ยังไม่ใช่เครื่องมือที่สามารถนำไปใช้สำหรับการออกแบบเพื่อส่งผลิตชิปจริงในระดับอุตสาหกรรมโรงงานได้ในขณะนี้
เปิดให้ผู้ใช้ประกอบวงจรขึ้นจากทรานซิสเตอร์ชนิด NMOS และ PMOS รวมถึงสามารถเพิ่มพอร์ตอินพุต และเอาต์พุต (Probes) ได้โดยตรง
เมื่อออกแบบวงจรย่อยเสร็จสมบูรณ์ สามารถแปลงวงจรนั้นเป็นบล็อกสำเร็จรูป เช่น เกต NAND, เกต XOR เพื่อนำไปใช้งานซ้ำในโปรเจกต์อื่น ๆ ได้
รองรับการนำบล็อกวงจรสำเร็จรูปมาประกอบเข้าด้วยกัน เพื่อสร้างสถาปัตยกรรมวงจรที่มีขนาดใหญ่ และซับซ้อนขึ้นได้ เช่น การสร้าง Adder 4 บิต โดยไม่ต้องเริ่มวาดทรานซิสเตอร์ใหม่ทั้งหมด
สามารถแปลงจากผังวงจรที่ออกแบบไว้ให้กลายเป็นโครงสร้างเลย์เอาต์ทางกายภาพของชิปได้โดยตรง

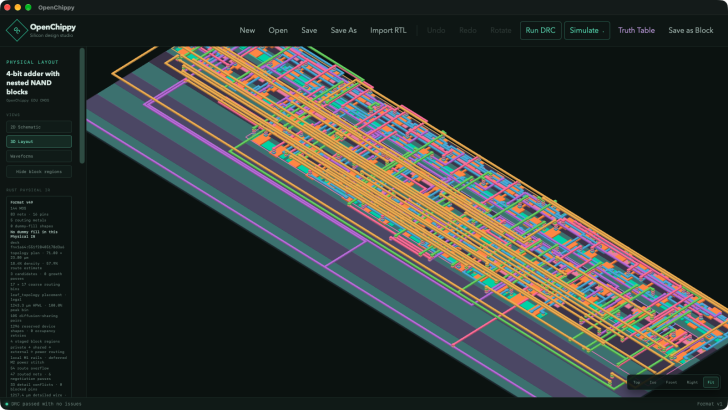

สามารถแสดงเลย์เอาต์ทางกายภาพที่สร้างขึ้นในรูปแบบกราฟิก 3 มิติ เพื่อให้ผู้ใช้สามารถตรวจสอบความหนาของเลเยอร์กระบวนการผลิต, เส้นทางการเดินสาย และจุดเชื่อมต่อระหว่างชั้น (Vias) ได้อย่างชัดเจน
มีแผงแจ้งเตือนการเชื่อมต่อวงจรพื้นฐานเพื่อช่วยลดข้อผิดพลาดในการวาดวงจร
ปัจจุบันในเวอร์ชันทดสอบ (Alpha) ถูกพัฒนาให้รองรับการทำงานบนระบบปฏิบัติการ macOS สำหรับเครื่องคอมพิวเตอร์ที่ใช้ชิปสถาปัตยกรรม Apple Silicon
โปรแกรม OpenChippy เป็นซอฟต์แวร์ ฟรี (Free) ที่พัฒนาแบบ โอเพ่นซอร์ส (Open-Source) ที่อยู่ภายใต้เงื่อนไขการใช้งานแบบ GPL-3.0 License ซึ่งหมายความว่าผู้ใช้สามารถใช้งาน, ดัดแปลง, แจกจ่าย และเข้าถึง โค้ดต้นฉบับ (Source Code) ได้อย่างเสรี ภายใต้เงื่อนไขที่กำหนด
หากต้องการค้นหาข้อมูลเพิ่มเติม สามารถติดต่อกับทางผู้พัฒนาโปรแกรมนี้ได้ผ่านทางช่องทางเว็บไซต์ (Website) : https://kavrous.com/openchippy (ภาษาอังกฤษ) ได้เลย
OpenChippy is software designed for learning and experimenting with digital chip design. It serves as a workspace that enables users to build and tangibly understand the inner workings of digital circuits. Currently in its early alpha stage, the application supports macOS on Apple Silicon architecture.
At its core, OpenChippy allows users to create Complementary Metal-Oxide-Semiconductor (CMOS) circuit schematics, starting from the assembly of fundamental NMOS and PMOS transistors. Once a circuit functions properly, users can save it as a reusable block. This modular capability makes it possible to combine and nest smaller sub-circuits to build larger, more complex systems such as an adder requiring dozens of transistors without having to redraw each individual component from scratch.
Beyond schematic capture, OpenChippy provides simulation and analysis tools that allow users to apply input signals and inspect outputs through digital waveforms. Users can monitor signal transitions over time, zoom in to examine precise switching points, and group inputs to display values in binary or hexadecimal format. Another key feature is its ability to convert the schematic into a physical layout and render it in 3D, enabling detailed inspection of layer stacking, wire routing, and vias inside the chip.
Currently in an early development phase, OpenChippy is primarily positioned as an educational resource. It is well suited for students, developers, and enthusiasts eager to explore and understand the fundamentals of processor chip design, though it is not yet intended for production-grade design or industrial chip fabrication.
