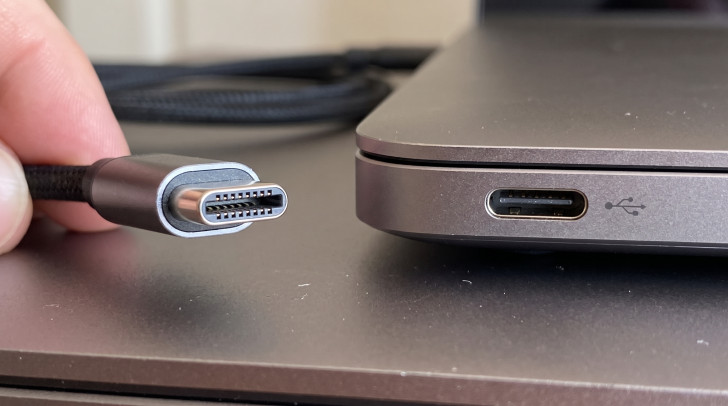

USB-C คืออะไร ? มาตรฐานการเชื่อมต่อ ที่รวมทุกอย่างไว้ในพอร์ตเดียว
ThaiwareUSB-C คืออะไร ? มาตรฐานการเชื่อมต่อยุคใหม่ที่รวมทุกอย่างไว้ในพอร์ตเดียว
ในอดีต โลกของอุปกรณ์อิเล็กทรอนิกส์เต็มไปด้วยความยุ่งเหยิงของสายเคเบิล และหัวเชื่อมต่อที่หลากหลาย ไม่ว่าจะเป็นหัวปลั๊กสำหรับชาร์จ โน้ตบุ๊ก (Notebook), Micro-USB สำหรับสมาร์ตโฟน, USB-A สำหรับ แฟลชไดร์ฟ (Flash Drive) ตลอดจนสายแยกสำหรับส่งสัญญาณภาพอย่าง HDMI และ DisplayPort ปัญหาการพกพาสายหลายเส้น และการเสียบสายผิดด้านเป็นอุปสรรคที่ผู้ใช้งานพบเจอมาตลอดหลายทศวรรษ
การถือกำเนิดของพอร์ต USB-C หรือ USB Type-C จึงถือเป็นการปฏิวัติวงการฮาร์ดแวร์ครั้งใหญ่ ด้วยเป้าหมายในการเป็นพอร์ตเชื่อมต่อสากลพอร์ตเดียวที่สามารถส่งผ่านข้อมูล, จ่ายกระแสไฟฟ้า และส่งสัญญาณภาพ-เสียงความละเอียดสูงได้อย่างครบวงจร
บทความนี้ เรามาเจาะลึกความน่าสนใจของพอร์ต USB-C กันเลย ...
USB-C คืออะไร ? (What is USB-C ?)
USB-C หรือชื่อเต็มตามสเปกคือ USB Type-C เป็นมาตรฐานกายภาพของหัวต่อ (Connector) และช่องเสียบ (USB) ที่ได้รับการพัฒนาขึ้นมาโดยกลุ่ม USB Implementers Forum (USB-IF) ซึ่งประกอบไปด้วยบริษัทยักษ์ใหญ่ด้านเทคโนโลยีระดับโลกหลายแห่ง เช่น Intel, Apple, HP, Microsoft และ Samsung เพื่อสร้างมาตรฐานการเชื่อมต่อหนึ่งเดียวที่สามารถก้าวข้ามขีดจำกัดเดิม ๆ ของพอร์ตยุคเก่า
จุดสำคัญที่มักสร้างความเข้าใจผิดอยู่บ่อยครั้งคือ USB-C เป็นเพียง "รูปทรงทางกายภาพ" และ "โครงสร้างของหัวพอร์ต" เท่านั้น ไม่ใช่ตัว โปรโตคอล (Protocol) ความเร็ว ดังนั้น ความเร็วในการถ่ายโอนข้อมูล หรือกำลังไฟฟ้าที่สามารถจ่ายได้จริง จึงขึ้นอยู่กับโปรโตคอลระบบการทำงานภายใน เช่น USB 2.0, USB 3.2, USB4, USB Power Delivery (USB-PD) หรือ Thunderbolt ที่ถูกนำมาติดตั้งใช้งานร่วมกับตัวพอร์ต ซึ่งส่งผลให้อุปกรณ์สองเครื่องที่มีช่องเสียบ USB-C หน้าตาเหมือนกันทุกประการ อาจมีประสิทธิภาพ และฟังก์ชันการทำงานที่แตกต่างกันอย่างสิ้นเชิง
ในแง่ของสถาปัตยกรรมทางวิศวกรรม ตัวพอร์ต และหัวปลั๊กมีขนาดกะทัดรัดเพียงประมาณ 8.34 × 2.56 มิลลิเมตร ซึ่งบางกว่าพอร์ต USB Type-A แบบเดิมอย่างมาก ทำให้ผู้ผลิตสามารถออกแบบอุปกรณ์อิเล็กทรอนิกส์ให้เพรียวบาง และพกพาสะดวกขึ้น จุดเด่นที่สุดในด้านการใช้งานคือการออกแบบให้มีความสมมาตร ส่งผลให้ผู้ใช้สามารถเสียบสายได้ทั้งสองด้านอย่างง่ายดาย และสายเคเบิลมาตรฐานส่วนใหญ่ยังมีหัวเชื่อมต่อเหมือนกันทั้งสองฝั่ง (Type-C to Type-C) ช่วยลดความยุ่งยากในการใช้งาน
ภายในตัวพอร์ตประกอบด้วยแผงเชื่อมต่อสัญญาณจำนวน 24 พิน แบ่งออกเป็นสองแถวอย่างสมมาตร ประกอบไปด้วยชุดสายส่งข้อมูลความเร็วสูง (High-Speed Data Lanes), สายสัญญาณดั้งเดิมสำหรับรองรับมาตรฐานเก่า (D+/D-), สายจ่ายพลังงานและสายดิน (VBUS/GND) รวมถึงช่องสัญญาณควบคุม Configuration Channel (CC Pins) ที่ทำหน้าที่ตรวจจับทิศทาง และควบคุมบทบาทของอุปกรณ์
เป้าหมายสูงสุดของการพัฒนา USB-C คือการสร้างระบบการเชื่อมต่อที่เป็นมาตรฐานสากลเพียงหนึ่งเดียว (Universal Standard) ที่สามารถทดแทนสายเคเบิล และพอร์ตชนิดอื่น ๆ ได้อย่างครอบคลุม พอร์ตขนาดเล็กนี้จึงถูกออกแบบมาให้ทำหน้าที่ได้หลากหลาย ตั้งแต่การถ่ายโอนไฟล์ข้อมูลขนาดใหญ่ด้วยความเร็วสูง การส่งสัญญาณภาพ และเสียงความละเอียดสูงผ่านคุณสมบัติ Alternate Mode ออกสู่หน้าจอมอนิเตอร์ภายนอก ไปจนถึงการรับ และจ่ายกระแสไฟฟ้ากำลังวัตต์สูงให้อุปกรณ์ขนาดใหญ่ได้อย่างปลอดภัย ซึ่งนอกจากจะช่วยเพิ่มความสะดวกสบายให้แก่ผู้บริโภคโดยไม่ต้องพกพาสายเชื่อมต่อ และอะแดปเตอร์เฉพาะทางหลายรูปแบบแล้ว ยังมีบทบาทสำคัญในการช่วยลดปริมาณ ขยะอิเล็กทรอนิกส์ (E-Waste) ได้อย่างยั่งยืนในระยะยาว
คุณสมบัติของ USB-C (USB-C Features)
การออกแบบที่สมมาตร และเสียบสลับด้านได้
หมดยุคปัญหาการเสียบผิดฝั่ง ทั้งการพลิกด้านหัวปลั๊ก และการสลับปลายสายไป-มา

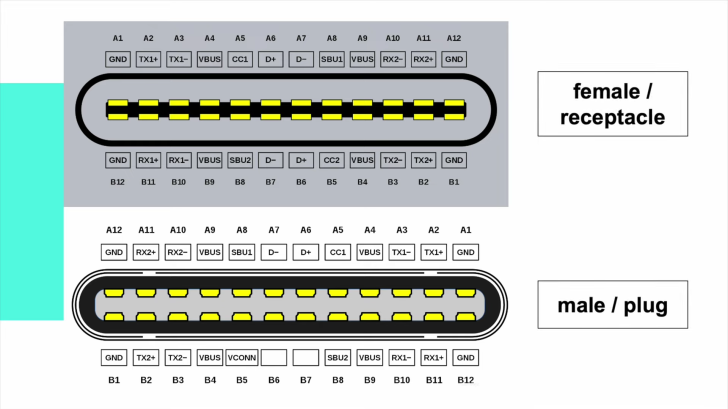

โครงสร้าง 24 พิน
ภายในมีพินสัญญาณจัดวางแบบสมมาตร แบ่งออกเป็นคู่สายสำหรับส่งข้อมูลความเร็วสูง (High-Speed Data Lanes), สัญญาณ USB 2.0 (D+/D-), สัญญาณควบคุมและตรวจจับ (Configuration Channel - CC), สายไฟเลี้ยง (VBUS) และสายดิน (GND)
ภาพจาก : https://www.chargerlab.com/check-out-everything-you-need-about-usb-c-with-chargerlab
รองรับเทคโนโลยี USB Power Delivery (USB PD)
รองรับ เทคโนโลยี Power Delivery สามารถจ่ายพลังงานได้สูงถึง 100 วัตต์ (20V/5A) ในสเปกมาตรฐาน และขยายได้สูงสุดถึง 240 วัตต์ (48V/5A) ภายใต้มาตรฐานใหม่ที่เรียกว่า Extended Power Range (EPR)
รองรับ Alternate Mode
ความสามารถในการปรับช่องสัญญาณพินภายใน เพื่อส่งผ่านสัญญาณข้อมูลประเภทอื่นที่ไม่ใช่ USB เช่น พอร์ต DisplayPort, HDMI, PCI Express (PCIe) และ พอร์ต Thunderbolt ผ่านสายเส้นเดียวกัน
ความสามารถ Dual-Role
รองรับทั้งการเป็นตัวรับพลังงาน และตัวจ่ายพลังงาน (Power Role Swap) รวมถึงการเป็นโฮสต์ควบคุม หรือเป็นอุปกรณ์ต่อพ่วง (Data Role Swap) โดยอุปกรณ์สามารถเจรจาต่อรองบทบาทกันได้แบบอัตโนมัติผ่านช่องสัญญาณ CC
ระบบชิปตรวจสอบอัจฉริยะ
สายเคเบิล USB-C คุณภาพสูงจะมีชิปอิเล็กทรอนิกส์ฝังอยู่ เพื่อระบุอัตราความเร็วสูงสุด และระดับกำลังไฟที่สายเส้นนั้นรองรับ เพื่อป้องกันการจ่ายไฟเกินจนเกิดความเสียหาย
USB-C ใช้ทำอะไรได้บ้าง ? (What can USB-C do ?)
ความอเนกประสงค์ของ USB-C ทำให้พอร์ตนี้เข้ามาทำหน้าที่แทนพอร์ตเดิมแทบทั้งหมด ตัวอย่างเช่น
การถ่ายโอนข้อมูล
ใช้งานร่วมกับอุปกรณ์จัดเก็บข้อมูล เช่น โซลิดสเตตไดรฟ์ (SSD) แบบพกพา, แฟลชไดร์ฟ (Flash Drive) และสมาร์ตโฟน ด้วยความเร็วตั้งแต่ 480 Mbps ไปจนถึงระดับ 40 Gbps – 80 Gbps
การชาร์จไฟ และจ่ายพลังงาน
ใช้ชาร์จอุปกรณ์ตั้งแต่หูฟังไร้สาย, โทรศัพท์มือถือ, แท็บเล็ต ไปจนถึงโน้ตบุ๊กประสิทธิภาพสูง และหน้าจอมอนิเตอร์
การส่งสัญญาณภาพ และเสียง
รองรับสัญญาณ DisplayPort (DP Alt Mode) เพื่อต่อจอแยก ความละเอียด 4K, 8K UHD รวมถึงการส่งข้อมูลเสียงดิจิทัลแทนช่องเสียบหูฟัง 3.5 มม. เดิม
การใช้งานร่วมกับแท่นเชื่อมต่อ
เชื่อมต่อสายเคเบิล USB-C เพียงเส้นเดียวเข้ากับแล็ปท็อปเพื่อชาร์จไฟ ส่งสัญญาณภาพไปยังจอภายนอก 2-3 จอ เชื่อมต่อ คีย์บอร์ด (Keyboard), เมาส์ (Mouse) และ อินเทอร์เน็ต (Internet) ผ่าน สาย LAN ได้พร้อมกัน
การเชื่อมต่อกับมาตรฐาน Thunderbolt
แล็ปท็อป และคอมพิวเตอร์ระดับสูงสามารถใช้พอร์ต USB-C ส่งสัญญาณ Thunderbolt 3, 4 และ 5 เพื่อเชื่อมต่อ การ์ดจอภายนอก (eGPU) หรือสตอเรจความเร็วสูง
โปรโตคอลของ USB-C (Protocol of USB-C)
เนื่องจาก USB-C เป็นเพียง "รูปร่างของพอร์ต" ประสิทธิภาพจริงจึงขึ้นอยู่กับเวอร์ชันโปรโตคอลที่อุปกรณ์ และสายเคเบิลรองรับ โดยทาง USB-IF ได้กำหนดชื่อทางการตลาดเพื่อลดความสับสนไว้ดังนี้:
| โปรโตคอลทางเทคนิค | ชื่อทางการตลาด (USB-IF) | ความเร็วสูงสุด | ลักษณะการใช้งานทั่วไป |
| USB 2.0 (Type-C) | Hi-Speed USB | 480 Mbps | สายชาร์จสมาร์ตโฟนทั่วไป, อุปกรณ์ราคาประหยัด |
| USB 3.2 Gen 1 (เดิมชื่อ USB 3.0 / 3.1 Gen 1) | USB 5Gbps | 5 Gbps | การถ่ายโอนข้อมูลพื้นฐาน, แฟลชไดรฟ์ |
| USB 3.2 Gen 2 (เดิมชื่อ USB 3.1 Gen 2) | USB 10Gbps | 10 Gbps | พอร์ตโน้ตบุ๊กทั่วไป, SSD พกพา |
| USB 3.2 Gen 2x2 | USB 20Gbps | 20 Gbps | ใช้ 2 เลนพร้อมกันบนสาย Full-Featured USB-C |
| USB4 Gen 2x2 / Gen 3x2 | USB 20Gbps / 40Gbps | 20 / 40 Gbps | มาตรฐานใหม่ที่ใช้พื้นฐานจาก Thunderbolt 3 |
| USB4 2.0 | USB 80Gbps / 120Gbps | สูงสุด 120 Gbps | มาตรฐานความเร็วสูงพิเศษสำหรับการแสดงผล และส่งข้อมูลขั้นสูง |
| Thunderbolt 3 / 4 / 5 | Thunderbolt (Intel Certification) | 40 Gbps – 80 Gbps (สูงสุด 120 Gbps ในโหมดบูสต์สัญญาณภาพ) | มาตรฐานประสิทธิภาพสูง ใช้รูปทรงพอร์ต USB-C |

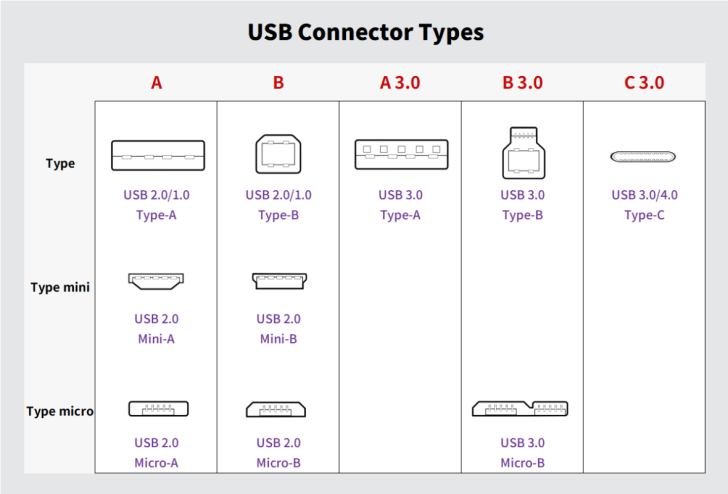

ความแตกต่างระหว่าง USB-C, USB-B, USB-A (Differences between USB-C, USB-B, and USB-A)
ภาพจาก : https://www.wyrestorm.com/blog/usb-cable-types-difference-guide/
| คุณสมบัติ | USB-A | USB-B | USB-C |
| รูปทรงหัวต่อ | สี่เหลี่ยมผืนผ้ามุมฉาก | สี่เหลี่ยมจัตุรัสมนมุม หรือทรงสี่เหลี่ยมคางหมู | วงรี ขอบมน ขนาดเล็ก |
| ทิศทางการเสียบ | เสียบได้ด้านเดียว | เสียบได้ด้านเดียว | เสียบสลับด้านได้ |
| บทบาทของพอร์ต | โฮสต์ | อุปกรณ์ลูกข่าย (พรินเตอร์, ซาวด์การ์ด) | ทำได้ทั้งสองบทบาท (Dual-Role) |
| ความเร็วข้อมูลสูงสุด | สูงสุด 10 Gbps | สูงสุด 5 Gbps (USB 3.0 Type-B) | สูงสุด 40 – 120 Gbps |
| การจ่ายพลังงาน (Power Delivery) | ปกติ 2.5W – 4.5W (ขยายได้ ~15W) | ปกติ 2.5W – 4.5W | สูงสุด 100W – 240W (USB PD) |
| การส่งสัญญาณภาพ (Alt Mode) | ไม่รองรับ (ต้องพึ่ง DisplayLink Converter) | ไม่รองรับ | รองรับสมบูรณ์ (DP, HDMI, Thunderbolt) |
| สถานะการใช้งาน | เริ่มกลายเป็นพอร์ตดั้งเดิม (Legacy) | ถูกจำกัดอยู่เฉพาะอุปกรณ์เฉพาะทาง | มาตรฐานสากลหลักในปัจจุบัน |
ประวัติความเป็นมาของ USB-C (History of USB-C)
ปี ค.ศ. 2012 (พ.ศ. 2555)
กลุ่มสมาชิก USB Implementers Forum นำโดย Intel, Apple, HP และ Texas Instruments ริเริ่มพัฒนามาตรฐานพอร์ตเชื่อมต่อขนาดเล็กรุ่นใหม่ เพื่อแก้ปัญหาข้อจำกัดของ USB รุ่นเดิมและรองรับความต้องการของอุปกรณ์พกพาที่บางลง
สิงหาคม ค.ศ. 2014 (พ.ศ. 2557)
USB-IF เผยแพร่ข้อกำหนดอย่างเป็นทางการ Type-C Specification 1.0 พร้อมกับเปิดตัวมาตรฐานสายสัญญาณที่รองรับการใช้งานร่วมกับ USB 3.1
ปี ค.ศ. 2015 (พ.ศ. 2558)
เริ่มมีการนำมาใช้งานเชิงพาณิชย์ในอุปกรณ์ของผู้บริโภค เช่น MacBook จอ 12 นิ้ว ของ Apple และ Chromebook Pixel ของ Google รวมถึงสมาร์ตโฟนระบบ แอนดรอยด์ (Android)
ปี ค.ศ. 2016 (พ.ศ. 2559)
คณะกรรมาธิการระหว่างประเทศว่าด้วยมาตรฐานสาขาอิเล็กโทรเทคนิกส์ (IEC) ประกาศรับรองให้ USB-C เป็นมาตรฐานสากลภายใต้รหัส IEC 62680-1-3
ปี ค.ศ. 2017-2019 (พ.ศ. 2560-2562)
การเปิดตัวสเปก USB 3.2 และตามมาด้วย USB4 ซึ่งกำหนดให้โปรโตคอล USB4 ใช้งานได้เฉพาะบนหัวต่อแบบ USB-C เท่านั้น ไม่สามารถใช้บนหัว USB-A ได้อีกต่อไป
ปี ค.ศ. 2021 (พ.ศ. 2564)
มีการอัปเดตมาตรฐาน USB Power Delivery 3.1 ขยายขีดจำกัดการจ่ายไฟจากเดิม 100W เพิ่มเป็น 240W (EPR)
ปี ค.ศ. 2022-2024 (พ.ศ. 2565-2567)
สหภาพยุโรป (EU) ได้ผ่านกฎหมายบังคับให้อุปกรณ์พกพาเกือบทั้งหมด รวมถึง iPhone และกล้องดิจิทัล ต้องใช้พอร์ตชาร์จ USB-C ร่วมกันเพื่อลดปริมาณขยะอิเล็กทรอนิกส์ ส่งผลให้ผู้ผลิตทั่วโลกเปลี่ยนมาใช้ USB-C อย่างเต็มรูปแบบ
สรุปเกี่ยวกับพอร์ต USB-C (Conclusion of USB-C)
USB-C ไม่ใช่แค่การเปลี่ยนรูปทรงหัวปลั๊กให้เสียบง่ายขึ้น แต่คือ ก้าวสำคัญของการหลอมรวมโครงสร้างพื้นฐานด้านการเชื่อมต่อเข้าด้วยกัน ผ่านพอร์ตขนาดเล็กพอร์ตเดียวที่รองรับทั้งการรับ-ส่งข้อมูลความเร็วสูงพิเศษ, การชาร์จพลังงานให้อุปกรณ์ขนาดใหญ่ และการส่งสัญญาณภาพความละเอียดสูง
แม้ว่าผู้บริโภคยังคงต้องสังเกตสัญลักษณ์ และสเปกของสายเคเบิล หรือพอร์ตแต่ละชิ้นว่ารองรับความเร็ว หรือกำลังไฟระดับใด ? แต่ USB-C ได้พิสูจน์แล้วว่ามันคือ พอร์ตมาตรฐานสากลที่แท้จริง ซึ่งช่วยลดปริมาณขยะอิเล็กทรอนิกส์ และเข้ามาแทนที่สายเคเบิลแบบเดิมในชีวิตประจำวันได้อย่างสมบูรณ์
